Отгонка хлористого магния и магния из реакционной массы при вакуумной сепарации основана на большой разности упругости паров компонентов реакционной массы при высокой температуре. Магний может быть отогнан из реакционной массы при температуре выше температуры кипений магния (1103°C), а хлористый магний – при температуре выше температуре кипения хлористого магния (1418°C). Однако при этих температурах титановая губка интенсивно взаимодействует с материалами, из которых изготовлен реактор, в результате чего качество губки резко ухудшается.
С целью снижения температуры и более полного удаления хлористого магния и магния из реакционной массы процесс проводится при высоком выкууме.
При остаточном давлении около 50 мкм.рт.ст. температура кипения хлористого магния в свободном состоянии составляет около 700°C, а магния – 400°C. Однако в реакционной массе магний и хлористый магний находятся в порах титановой губки, в том числе и в мельчайших порах, расположенных в глубинных слоях губки. Поэтому для ускорения процесса и большей полноты отгонки вакуумную сепарацию обычно проводят при температуре 950–1000°C.
Реакционная масса может подвергаться вакуумной сепарации в виде монолитного блока или в виде стружки. В промышленной практике преимущественно используют процесс сепарации монолитной реакционной массы. При этом легче избежать заметного увлажнения реакционной массы, но несколько труднее отогнать хлористый магний из глубинных слоев блока, затрудняется также удаление отсепарированной губки из реактора.

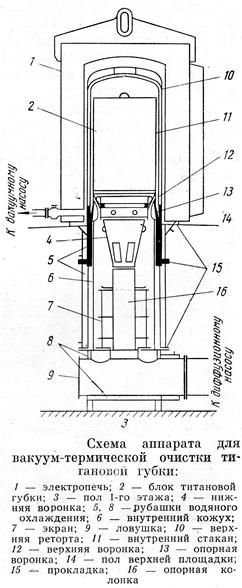

Реактор с реакционной массой тщательно уплотняют и проверяют на герметичность и откачивают до остаточного давления ниже 0,2мм.рт.ст., после чего включают электрообогрев.
При повышении температуры до 300-350°C из реакционной массы удаляется основное количество влаги, которая содержится в увлажненном хлористом магнии или адсорбируется на внутренних стенках реактора. До этой температуры выделяющаяся влага не окисляет титановой губки, которая покрыта слоем хлористого магния и магния. При температуре выше 480°C вся выделяющаяся влага взаимодействует с титановой губкой, загрязняя ее кислородом и водородом.
При повышении температуры в реакторы выше 600–700°C и остаточном давлении ниже 1мм.рт.ст. начинается бурная возгонка магния и хлористого магния, в результате чего вакуум в аппарате падает, а температура в кондесаторе резко растет. В это время приходится периодически отключать электрообогрев печи, чтобы избежать перегрева кондесатора и забивания вакуумной системы возгонами. Уже через 8–12 часов после начала бурной возгонки основное количество магния и хлористого магния отгоняется от титановой губки. После этого остаточное давление в аппарате начинает быстро падать. С этого момента начинается высокотемпературная выдержка (до 1000°C), в течении которой при постепенном снижении остаточного давления в реакторе до 10–20мкм из губки удаляются остатки хлористого магния.
После определения конца вакуумной сепарации электрообогрев печи отключают, реактор заполняют аргоном и одновременно снижают контрвакуум в печи. После охлаждения аппарата с содержащейся в нем губкой до температуры окружающей среды воздуха его демонтируют. Реактор направляют в отделение переработки губки, а конденсатор – в отделение переплавки кондесата. Выплавленный из конденсата магний возвращают в процесс восстановления, а хлористый магний направляют на электролиз для получения из него хлора и магния, которые возвращаются в процесс.
